美國達高特DakotaNDT超聲波測厚儀ZX6/ZX6-DL
| 產品型號： |
ZX6/ZX6-DL |
| 品 牌： |
美國達高特 |
|
|
| 所 在 地： |
廣東深圳 |
| 更新日期： |
2026-05-25 |
| | 品牌：美國達高特 | | 型號：ZX6/ZX6-DL | | 加工定制：否 | |
| | 測量范圍：0.63-914.4 mm | | 測量誤差：0.01mm | | 測量分辨率：0.01mm | |
| | 數據存儲：32 GB | | 工作頻率：1~10 MHz | | 外形尺寸：63.5x131.3x31.5 mm | |

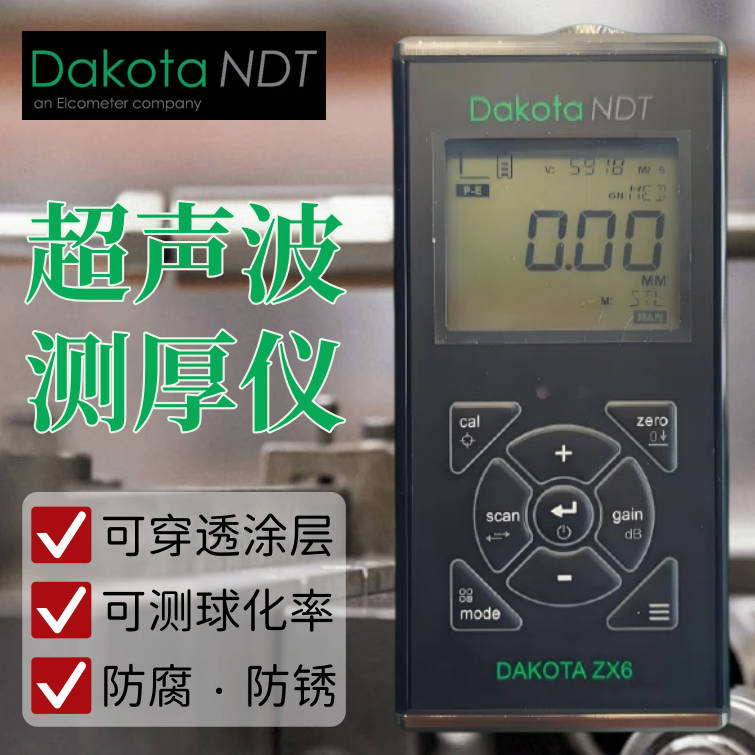

美國達高特DakotaNDT超聲波測厚儀ZX6/ZX6-DL
美國Dakota NDT公司推出新一代超聲波測厚儀ZX6和ZX6-DL，具有回波-回波測量模式，提供涂層穿透功能--在被測物表面有油漆時，無需去除油漆而測量材料的凈厚度。
IP65防護等級。符合NIST和MILSTD-45662A標準。
美國達高特DakotaNDT超聲波測厚儀ZX6/ZX6-DL
-
-
-
-
-
-
-
-
-
- |
120MHz FPGA時序電路設計
150v方波脈沖發生器
脈沖-回波測量模式和回波-回波(穿透涂層)測量模式
40~52dB可調增益，以3dB為步長，可選超低、低、中、高、超高五檔
時間相關增益(TDG)
可選擇手動或自動探頭校零
低溫定制液晶顯示屏(-30℃)
USB Type-C數據接口
32M閃存內部數據存儲器(僅ZX6-DL)
IP65防護等級 |
| |
測量 |
| |
脈沖-回波(P-E)模式測量范圍：0.63~914.4mm(鋼)
回波-回波(E-E)模式測量范圍：2.54~152mm
涂層范圍0.0254~1.905mm，取決于材料、探頭頻率和直徑
單位：英制和公制
分辨率：0.01mm
聲速范圍：305~18542m/s
脈沖重復頻率：200Hz
顯示刷新頻率：10Hz
增益：40~52dB，步進3dB
時間相關增益( TDG ) : 根據所選探頭和頻率，可用于脈沖-回波和回波-回波模式 |
| |
顯示 |
| |
多功能7段4位半數字液晶顯示器，數字高度為12.7mm
兩個3.2mm14段顯示區和一個7段顯示區，用于顯示信息和數值
附加的圖標表示功能和模式
可選擇背光(開/關/自動)，可選擇亮度(低/中/高)
穩定度指示：表示測量值的穩定性 |
| |
功能 |
| |
探頭校零：手動和自動校零
探頭直徑：可選擇探頭直徑以提高線性
高速掃描模式： 顯示掃描期間的*小讀數，掃描頻率為100Hz
差值模式：顯示測量值和輸入的標稱值的差值
報警模式：上下限聲光報警
聲速測量模式：用于球化率的測量 |
| |
探頭 |
| |
頻率范圍：1~10MHz
雙晶探頭
LEMO接口，1.2米探頭線 |
| |
存儲 |
| |
可存儲40組，每組250個數據，共10000個數據(僅ZX6-DL) |
| |
其他 |
| |
鍵盤：防水防油密封按鍵膜，九個觸感反饋按鍵
電源：標配為兩節5號堿性電池 ，可選鎳鎘電池或鋰電池。電量狀態指示。無操作五分鐘后自動關機。USB Type-C供電
尺寸重量：63.5x131.3x31.5mm，312g(含電池)
操作溫度：-30~75℃
外殼：擠壓鋁制外殼，底蓋為鎳板鍍鋁，環保封裝
包裝：ABS工程塑料箱
出廠證書：工廠校準可追溯到NIST和MILSTD-45662A標準 |
| |
|
| 型號 |
頻率 |
探頭晶片直徑 |
探頭防磨面直徑 |
測量范圍 |
說明 |
| T-102-2700 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm
穿透模式：2.54~25.4mm
涂層厚度*大可達1mm |
標準高阻抗探頭 |
| T-101-2700 |
5.0MHz |
4.76mm |
6.35mm |
1.0～50mm |
小管徑高阻抗探頭 |
| T-101-2000 |
5.0MHz |
4.76mm |
6.35mm |
1.0～50mm |
小管徑探頭 |
| T-104-0000 |
1.0MHz |
12.7mm |
15.88mm |
3.8～50.8mm(鑄鐵中) |
鑄鐵探頭 |
| T-104-9700 |
3.5MHz |
12.7mm |
15.88mm |
2.5～100mm
穿透測量3.2~100mm
涂層厚度*大可達1.9mm |
大范圍高阻抗探頭 |
| T-102-3300 |
7.5MHz |
6.35mm |
9.53mm |
0.63～152mm |
超薄探頭 |
| T-104-2700 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
超厚高阻抗探頭 |
| T-104-2000 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
超厚探頭 |
| T-042-2700 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
標準高溫高阻抗探頭，*高340℃ |
| T-042-2000 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
標準高溫探頭，*高340℃ |
| T-044-2700 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
超厚高溫高阻抗探頭，*高340℃ |
| T-044-2000 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
超厚高溫探頭，*高340℃ |
| T-212-2001 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
超高溫探頭，*高480℃ |
| T-214-2001 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
超厚超高溫探頭，*高480℃ |
| 注： |
測試高溫表面時需用高溫耦合劑
在回波-回波(穿透涂層)測量模式下，高阻抗探頭會有更好的表現 |
