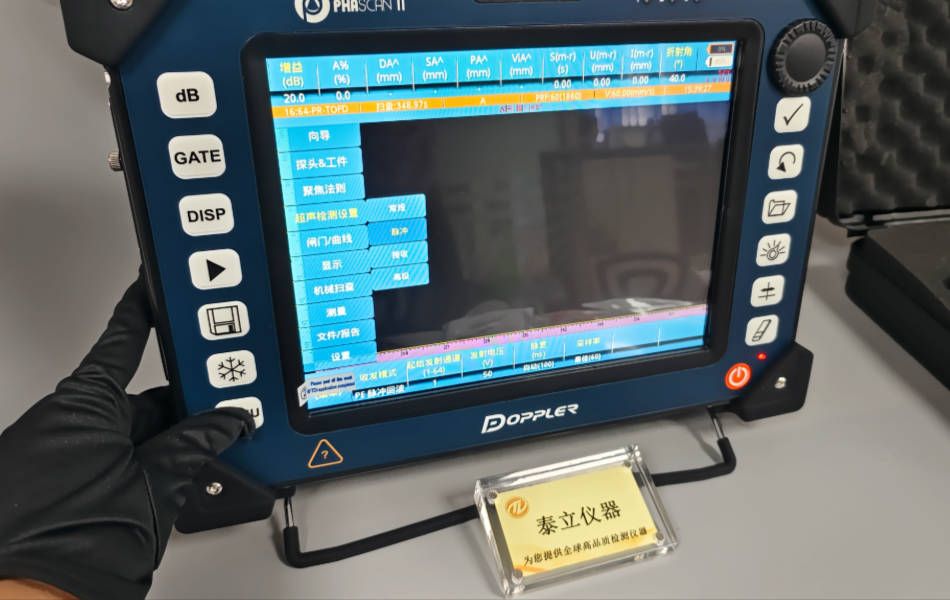

多浦樂DOPPLER相控陣檢測儀Phascan II
詳細信息品牌：多浦樂DOPPLER 型號：Phascan II 加工定制：是 類型：超聲波 測量范圍：9900μs 分辨率：0.001 尺寸：325mm×230mm×130 mm 重量：4.5 kg 分辨率：0.001
多浦樂DOPPLER相控陣檢測儀Phascan II
⻆焊縫截⾯圖實時加載功能
Phascan II 儀器除了可在常規焊縫圖示、 CAD 高級加載功能外，還可對高端用戶的特殊應用開放“管座角焊縫截面實時加載功能”。
由于管座相貫線的焊縫截面實時變化，很難區分固有回波和缺陷回波。本儀器專門開發了管座檢測功能，隨著探頭位置移動 , 三軸編碼器實時記錄位置信息 ,II 代設備中將實時顯示該位置的焊縫截面圖 , 工件固有反射信號和缺陷信號一目了然，對于復雜形狀工件的缺陷輔助定位具有幫助作用。
TOFD&PA同步掃查
支持 8 組同時掃查和實時顯示。
雙獨立 TOFD 通道參數可獨立設置。
可實現兩個不同設置的雙 PA & TOFD 掃查，大大增加掃查覆蓋率，有效避免漏檢。
全聚焦檢測
全聚焦（ TFM ）是一種采用全矩陣采集數據（ FMC ）的新型檢測手段，和傳統相控陣檢測方法相比，具有精度高、近表面盲區小、掃查范圍大等優點。隨著電子電路技術的
不斷發展，全聚焦技術數據量大的問題也會迎刃而解，應用前景良好。
本儀器支持 256*256 點數的全聚焦檢測，可滿足基礎的研究與檢測要求。
3D仿真
Phascan-II 實現了工件、焊縫類型探頭、楔塊、聚焦法則的 3D 仿真，可全方位360° 旋轉，使工藝設置更直觀。
設置界面同時顯示 S 掃描中實時檢測情況，對于參數的調節起到很好的輔助作用。
數據采集/分析/管理
離線軟件支持自由評判，一鍵篩查出所有缺陷，縮減了數據分析工作量，提高了工作效率。

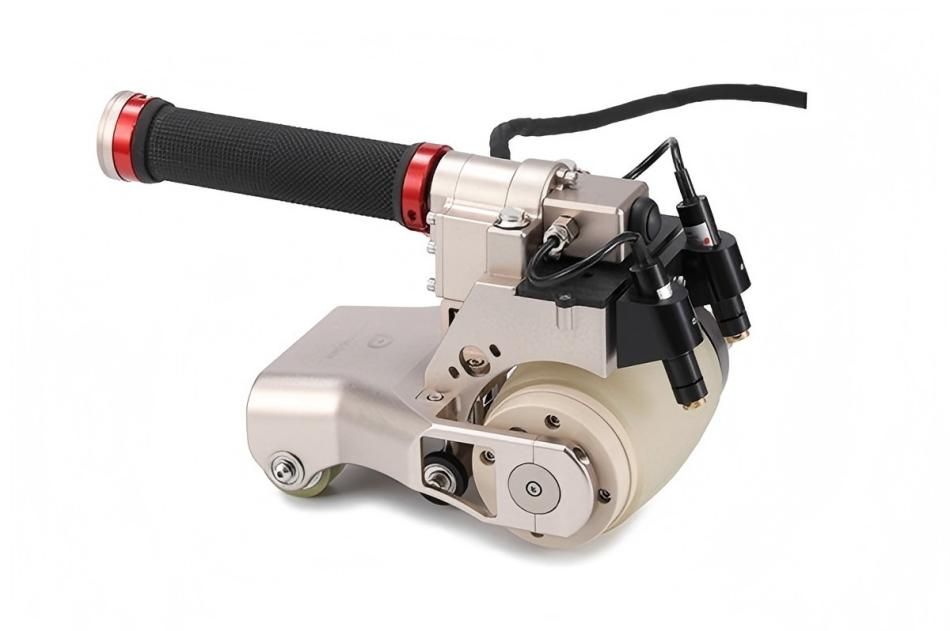

可配置單軸編碼器、雙軸編碼器或采用時間編碼。
可在單組、多組檢測中對 A/B/S/C 掃描進行交互式分析。
所有測量讀數都可以在線得到，可以保存完整 A 掃描數據后離線查看測量值。 -
